SwitchPilot Extension, 4 salidas de relé - ESU - 51801 - Escala neutral.

Modelo:

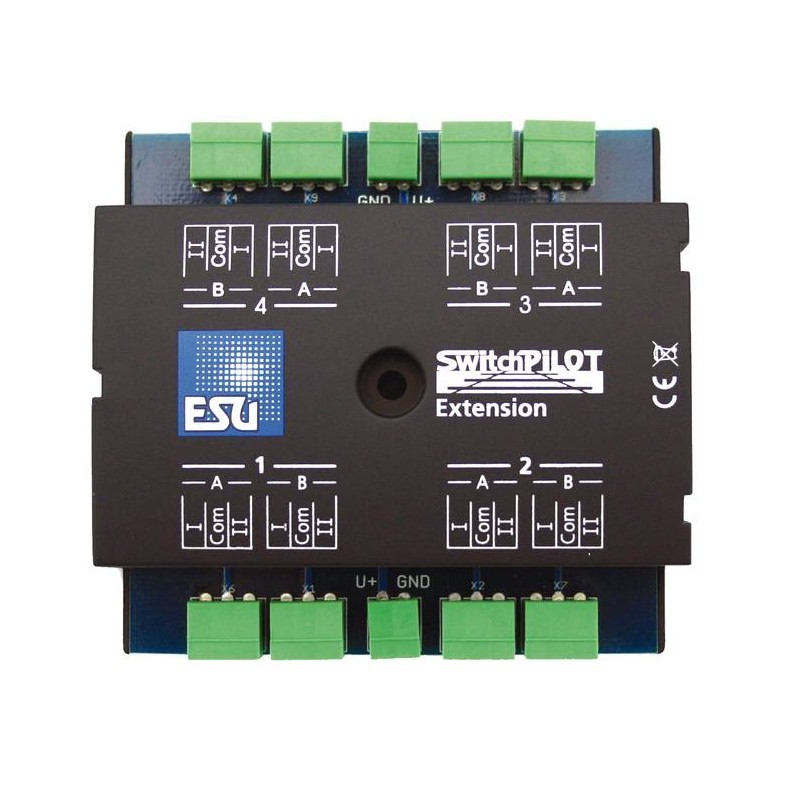

SwitchPilot Extension, 4 salidas de relé, extensión para SwitchPilot

El módulo de extensión SwitchPilot solo funciona junto con un SwitchPilot. Enchufado en el lateral, se alimenta directamente desde el SwitchPilot. Contiene un total de 4 relés dobles (2 x UM cada uno), cada uno de los cuales está asignado permanentemente a un par de salidas de transistor del SwitchPilot. La posición del relé respectivo depende directamente del estado de conmutación de este par de salidas.

Con la ayuda del relé, los consumidores pueden conmutarse galvánicamente aislados del resto del circuito de carril (función análoga a k84) o se puede invertir un accionamiento puntual motorizado.

Dado que cada relé puede cargarse con una corriente continua de hasta 1,5 A, no solo se puede utilizar para polarizar ranas de conmutación, sino también para suministrar tensión a secciones de bloque según la señal o para conmutar accionamientos de motor como bombas (de agua).

La opción de controlar máquinas puntuales motorizadas es particularmente complicada: el módulo de extensión SwitchPilot, por supuesto, también puede manejar la inversión necesaria del motor.
